华科星电气小编给你讲讲伺服控制系统的组成

机电一体化的伺服控制系统的结构、类型繁多,但从自动控制理论的角度来分析,伺服控制系统一般包括控制器、被控对象、执行环节、检测环节、比较环节等五部分,华科星电气小编带您具体了解一下。

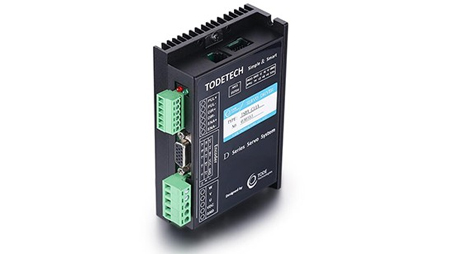

华科星电气小编给你讲讲伺服控制系统的组成

1.比较环节

比较环节是将输入的指令信号与系统的反馈信号进行比较,以获得输出与输入间的偏差信号的环节,通常由专门的电路或计算机来实现。

2.控制器

控制器通常是计算机或PID控制电路,其主要任务是对比较元件输出的偏差信号进行变换处理,以控制执行元件按要求动作。

3.执行环节

执行环节的作用是按控制信号的要求,将输入的各种形式的能量转化成机械能,驱动被控对象工作。机电一体化系统中的执行元件一般指各种电机或液压、气动伺服机构等。

4.被控对象

5.检测环节

检测环节是指能够对输出进行测量并转换成比较环节所需要的量纲的装置,一般包括传感器和转换电路。

伺服系统是使物体的位置、方位、状态等输出被控量能够跟随输入目标的任意变化而变化的自动控制系统,即伺服系统是具有反馈的闭环自动控制系统。它由计算机数字控制系统、伺服驱动器、伺服电动机、速度和位置传感器等组成。计算机数字控制系统用来存储零件加工程序,根据编码器反馈回来的信息进行各种插补运算和软件实时控制,向各坐标轴的伺服驱动系统发出各种控制命令。伺服驱动器和伺服电动机接收到计算机数字控制系统的控制命令后,对功率进行放大、变换与调控等处理,能够快速平滑调节运动速度,并能够精确地进行位置控制。

从系统组成元件的性质来看,有电气伺服系统、液压伺服系统和电气-液压伺服系统及电气-电气伺服系统等;

从系统输出量的物理性质来看,有速度或加速度伺服系统和位置伺服系统等;

从系统中所包含的元件特性和信号作用特点来看,有模拟式伺服系统和数字式伺服系统;

从系统的结构特点来看,有单回伺服系统、多回伺服系统和开环伺服系统、闭环伺服系统。

伺服系统按其驱动元件划分,有步进式伺服系统、直流电动机(简称直流电机)伺服系统、交流电动机(简称交流电机)伺服系统。

1.对伺服系统的基本要求

(1)稳定性好:稳定是指系统在给定输入或外界干扰作用下,能在短暂的调节过程后到达新的或者回复到原有平衡状态。

(2)精度高:伺服系统的精度是指输出量能跟随输入量的精确程度。作为精密加工的数控机床,要求的定位精度或轮廓加工精度通常都比较高,允许的偏差一般都在0.01~0.00lmm之间。

(3)快速响应性好:快速响应性是伺服系统动态品质的标志之一,即要求跟踪指令信号的响应要快,一方面要求过渡过程时间短,一般在200ms以内,甚至小于几十毫秒;另一方面,为满足超调要求,要求过渡过程的前沿陡,即上升率要大。

2.伺服系统的主要特点

(1)精确的检测装置:以组成速度和位置闭环控制。

(2)有多种反馈比较原理与方法:根据检测装置实现信息反馈的原理不同,伺服系统反馈比较的方法也不相同。目前常用的有脉冲比较、相位比较和幅值比较3种。

(3)高性能的伺服电动机(简称伺服电机):用于高效和复杂型面加工的数控机床,伺服系统将经常处于频繁的启动和制动过程中。要求电机的输出力矩与转动惯量的比值大,以产生足够大的加速或制动力矩。要求伺服电机在低速时有足够大的输出力矩且运转平稳,以便在与机械运动部分连接中尽量减少中间环节。

(4)宽调速范围的速度调节系统,即速度伺服系统:从系统的控制结构看,数控机床的位置闭环系统可看作是位置调节为外环、速度调节为内环的双闭环自动控制系统,其内部的实际工作过程是把位置控制输入转换成相应的速度给定信号后,再通过调速系统驱动伺服电机,实现实际位移。数控机床的主运动要求调速性能也比较高,因此要求伺服系统为高性能的宽调速系统。

在数控机床上,伺服调控系统是其不可缺少的一部分。其任务是把数控信息转化为机床进给运动,从而实现精准控制。伺服系统在一些自动化机械设备中的应用非常广泛,特别是在自动化生产发展的大趋势情况下,伺服系统的应用显得越发重要。当前,我国正在推动工业制造业的自动化进程,这个过程中需要大量的工业机器人及机床设备,在这些设备中伺服系统在整体控制方面有非常重要的应用。

深圳市华科星电气有限公司是工业自动化行业一家有名的技术服务企业,专注进口伺服电机、精密减速机、步进电机、直线电机等一站式供应,提供免费技术支持和终身维护服务,欢迎来电咨询: 13902954146
