交流伺服电机脉冲接口抗干扰的几种接法

      由于流伺服电机驱动器内部对脉冲指令和方向控制输入采用了高速光耦。为增强其抗干扰及提高工作可靠性,建议对脉冲指令和方向控制输入采用如下接线方式。

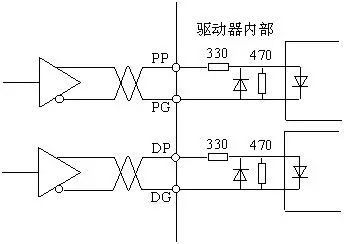

(1)采用差分信号输入方式


交流伺服电机
图1


该方式具有最好的抗干扰能力,适合于较高工作频率。

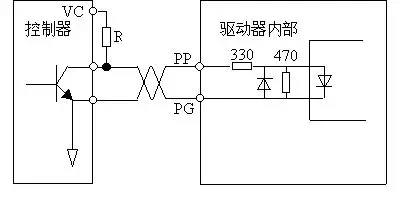

(2)控制器为集电极开路输出形式时的推荐接法

交流伺服电机

图2

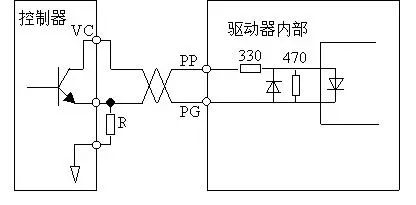

(3)控制器为射极跟随输出形式时的推荐接法

交流伺服电机


图3

注:当VC=24V时,R=1.2K~1.8K。当VC=12V时,R=510。

以上就是华科星交流伺服电机的三种不同的脉冲接口抗干扰的方式,分
